五款小功率【LED凈化燈】驅動電源深度評測

日前，中國國家認證認可監督管理委員會(huì )發布《國家認監委關于發布強制性產品認證實施規則的公告》，其中LED驅動電源納入3C強制認證范疇。調整新增產品自2015年9月1日起，未經認證不得擅自出廠、銷售、進口或者在其他經營活動中使用。在行業發展初期，國家并沒有把LED驅動電源納入非強制性認證(CQC)體系和3C認證范圍，需要認證的只有LED燈具，也就是說3C認證只是測試燈具并沒有單獨測試驅動電源。

　　從整個行業長遠的發展而言，這無疑有利于電源的健康良好發展，但同時也可能會(huì )對某一部分企業造成不小的沖擊。另一方面，隨著市場的膨脹，傳統的電源廠商也開始紛紛推出LED電源產品，再加上眾多創(chuàng )新型的企業不斷涌現，加入了分食蛋糕的行列。

　　為了深入了解目前LED凈化燈驅動電源的產品品質，本期評測，新世紀LED評測室選取了深圳市展華光電有限公司(以下簡稱“展華”)、上海諾意光電科技有限公司(以下簡稱“諾意”)、深圳市萊福德光電有限公司(以下簡稱“萊福德”)、廣東科谷電源有限公司(以下簡稱“科谷”)、深圳市欣銳特科技有限公司(以下簡稱“欣銳特”，共五款LED凈化燈小功率驅動電源，特邀佛山市沃特測試技術服務有限公司作為第三方檢測機構，測試工程師胡曉坤為首席評測師，從轉換效率，功率因數，恒流精度，電壓范圍，傳導騷擾，輻射騷擾(CDN法)，諧波電流，浪涌等方面，深入探討目前市面上LED凈化燈小功率驅動電源的產品品質，是否達到行業的相關標準。

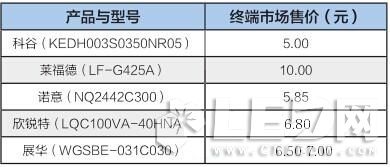

　　本次評測樣品終端銷售價格

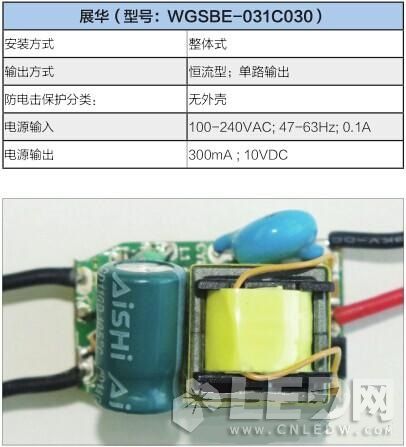

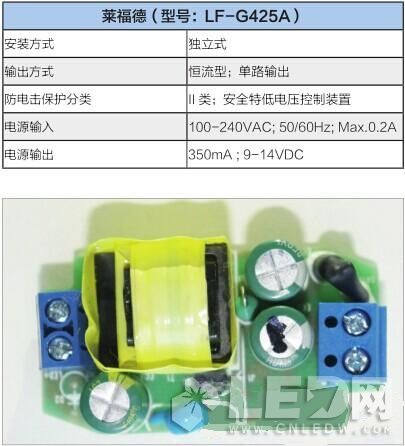

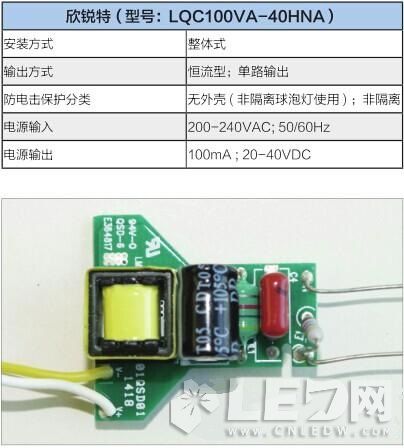

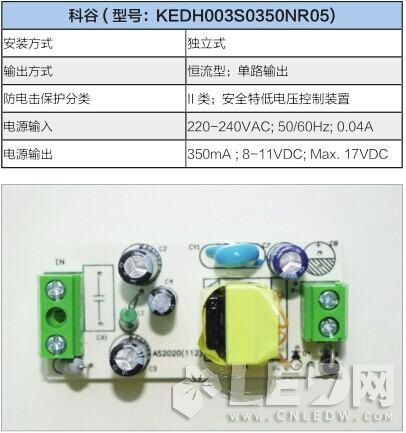

　　產品外觀與產品描述

　　本次測試樣品共有五個型號，科谷KEDH003S0350NR05;;欣銳特LQC100VA-40HNA; LF-G425A;展華WGSBE-031C030;諾意NQ2442C300，對轉換效率，功率因數，恒流精度，電壓范圍，傳導騷擾，輻射騷擾(CDN法)，諧波電流，浪涌8個項目進行測試評估。本次測試項目?jì)H為單項測試結果評估，并未包含安全，電磁兼容，能效的完整項目測試，相關結論僅為參考。

　　以下為各型號標稱參數列表

　　測試說明

　　測試時間：2014年7月28日至2014年8月7日

　　測試結果及分析：測試結果數據顯示順序按照轉換效率，功率因素，恒流精度(參看輸出電流)，輸出電壓，輻射騷擾(CDN法)，傳導騷擾，諧波電流，浪涌。試驗過程中，電源輸入采用制造商標稱輸入電壓范圍的最高電壓和最低電壓進行，同時，對中國大陸電網電壓也納入評估?？刂蒲b置輸出負載采用制造商宣稱的最大負載和最小負載進行,或者是采用額定負載進行。

　　轉換效率

　　該項試驗通過測量控制裝置的輸出功率和輸入功率，通過公式計算得出轉換效率：

　　轉換效率=輸出功率÷輸入功率

　　試驗過程中，電源輸入采用制造商標稱輸入電壓范圍的最高電壓和最低電壓進行，同時，對中國大陸電網電壓也納入評估?？刂蒲b置輸出負載采用制造商宣稱的最大負載和最小負載進行,或者是采用額定負載進行。

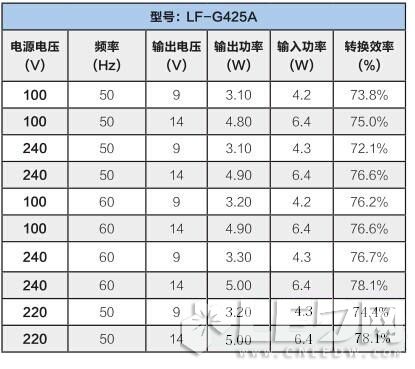

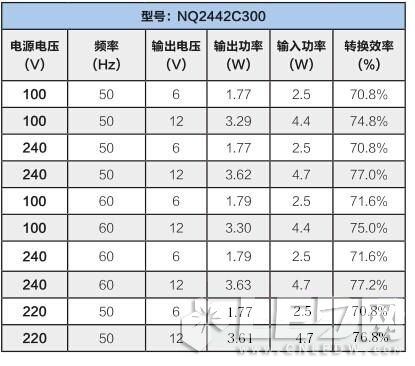

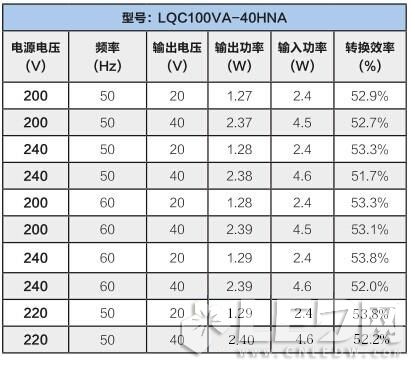

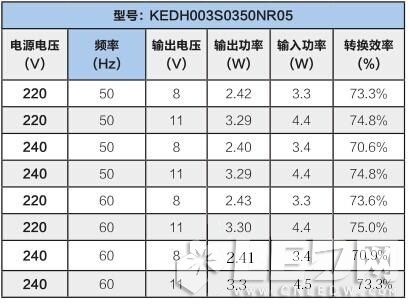

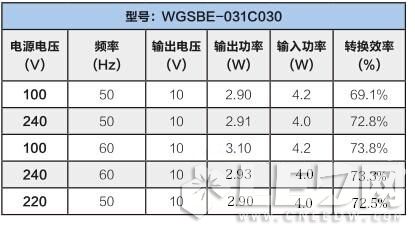

　　轉換效率試驗結果

　　經過測試，5個型號的LED控制裝置中，型號為L(cháng)F-G425A的轉換效率最高達到78.1%，最低時為72.1%，為5個型號中轉換效率最高的;型號為L(cháng)QC100VA-40HNA的轉換效率最高只達到53.8%，最低時只為51.7%，為5個型號中轉換效率最低的一個。

　　功率因數

　　該項試驗依據GB/T 24825第9章節進行;試驗過程中，電源輸入采用制造商標稱輸入電壓范圍的最高電壓和最低電壓進行，同時，對中國大陸電網電壓也納入評估?？刂蒲b置輸出負載采用制造商宣稱的最大負載和最小負載進行，或者是采用額定負載進行。

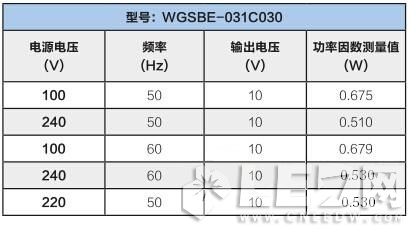

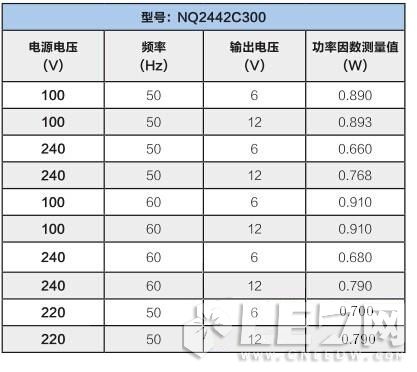

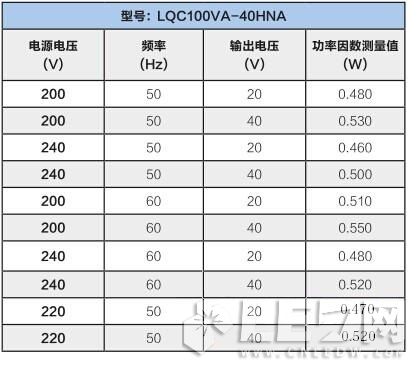

　　線路功率因素試驗結果

　　經過測試，5個型號的LED控制裝置中，型號為NQ2442C300的功率因數最低時為0.660，最高時達到0.910，為5個型號中功率因素最高的;型號為L(cháng)QC100VA-40HNA的功率因數最低時為0.460，最高時只達到了0.550，為5個型號中最低的。

　　輸出電流恒流精度

　　該項試驗依據GB/T 24825第7.2章節進行;試驗過程中，電源輸入采用制造商標稱輸入電壓范圍的最高電壓的106%和最低電壓的92%進行，同時，對中國大陸電網電壓也納入評估?？刂蒲b置輸出負載采用制造商宣稱的最大負載和最小負載進行，或者是采用額定負載進行。

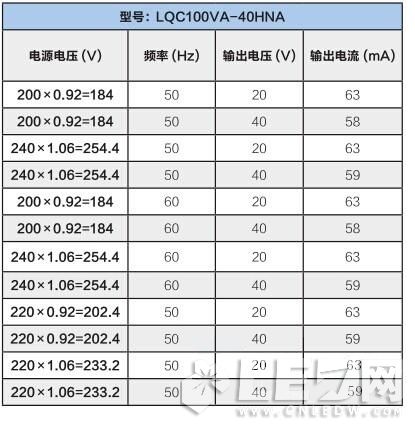

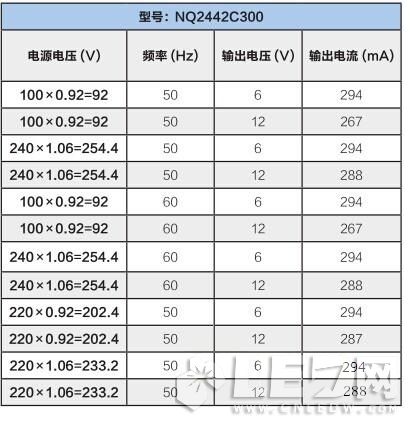

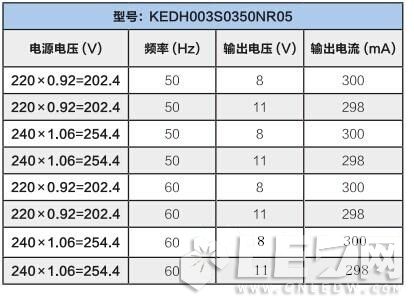

　　以下是輸出電流恒流精度測試結果

　　5個型號的LED控制裝置中，KEDH003S0350NR05銘牌輸出電流為350mA，實際輸出電流為298-300mA;LF-G425A銘牌輸出電流為350mA，實際輸出電流為342-353mA;NQ2442C300銘牌輸出電流為300mA，實際輸出電流為267-294mA;LQC100VA-40HNA銘牌輸出電流為100mA，實際輸出電流為58-63mA;WGSBE-031C030銘牌輸出電流為300mA，實際輸出電流為289-292mA。經過比較，型號為L(cháng)F-G425A、WGSBE-031C030兩個型號的輸出電流與銘牌輸出電流額定值偏差在10%以?xún)?，符合標準的要求，其?個型號偏差均超過10%，其中LQC100VA-40HNA偏差達到42%，為5個型號中最差的。

　　電壓范圍

　　在額定輸出電流情況下測量輸出電壓。試驗過程中，電源輸入采用制造商標稱輸入電壓范圍的最高電壓和最低電壓進行，同時，對中國大陸電網電壓也納入評估?？刂蒲b置輸出負載采用制造商宣稱的最大負載和最小負載進行，或者是采用額定負載進行。

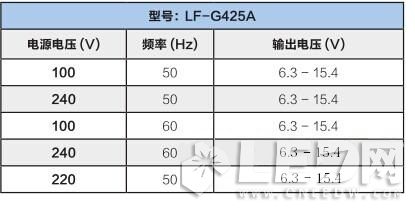

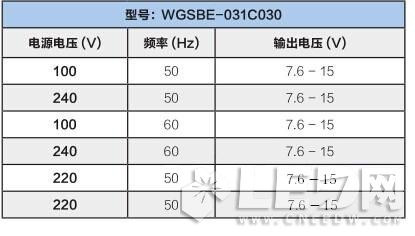

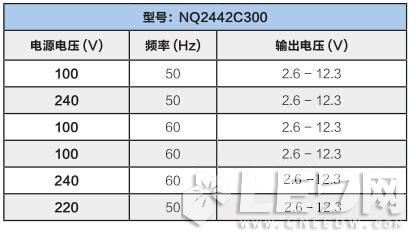

　　以下為電壓范圍輸出電壓測量試驗結果

　　經過測試，5個型號的LED控制裝置中，KEDH003S0350NR05銘牌輸出參數為8-11VDC，實際輸出參數為6.3-14.3V;LF-G425A銘牌輸出參數為9-14VDC，實際輸出參數為6.3-15.4V;NQ2442C300銘牌輸出參數為6-12VDC，實際輸出參數為2.6-12.3V;LQC100VA-40HNA銘牌輸出參數為20-40VDC，實際輸出參數為15.8-57.6V;WGSBE-031C030銘牌輸出參數為10VDC，實際輸出參數為7.6-15V。經過比較，型號為L(cháng)F-G425A、NQ2442C300的兩個輸出參數與銘牌輸出參數額定值偏差較小。

　　EMC部分測試分析

　　根據LED驅動電源的EMC認證經驗，LED驅動電源EMC問題主要集中在傳導、輻射騷擾(30MHz-300MHz)、諧波電流、浪涌等EM測試項目，所以，這5個驅動采用最新EMC國際標準從以上4個項目著手測試評估分析，以下是EMC具體的測試項目與分析：

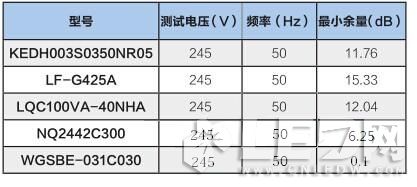

　　傳導測試結果

　　總結

　　LED凈化燈具以其高效、節能、長壽、小巧等技術特點，正在成為新一代照明市場的主力產品，且有力地拉動環保節能產業的高速發展。根據市場調查公司的報告，2010年全球LED凈化燈照明市場超過57億美元。預計從2010年到2016年，全球LED凈化燈照明的市場占有率將由7%增至40%以上，2020年LED照明市場的收入將接近5200億美元，接近60%的全球照明市場份額。同時隨著LED技術的不斷探索、提升，燈具整體的性能要求也越來越高，而驅動電源在整個LED燈具中發揮的作用與影響就好比像汽車的發動機一樣重要。

　　因此市場未來對LED驅動電源的效率轉換、有效功率、恒流精度、電源壽命、電磁兼容等的要求將越來越重視。設計一款好的LED驅動電路除了要滿足基本的安全要求外,也應該在恒流特性與降低功耗方面下足工夫，盡可能保持恒流特性,尤其在電源電壓發生±15%的變動時,仍應能保持輸出電流在±10%的范圍內變動.避免驅動電流超出最大額定值,影響其可靠性.，同時獲得預期的LED亮度、色度的一致性要求。

　　驅動電路保持較低的自身功耗,這樣才能使LED的系統效率保持在較高水準。轉換效率與功率因數低，說明使用的驅動電源、電路設計不好，會(huì )大大降低燈具的使用壽命。電源的效率高，它的耗損功率小，在燈具內發熱量就小，也就降低了燈具的溫升。對延緩LED的光衰有利。

　　在電磁兼容方面LED驅動作為一個干擾源，運行時產生的傳導騷擾/輻射騷擾/諧波。對變壓器、電動機、電容器等所有連接于電網的電器設備都有大小不等的影響與危害，主要表現為產生諧波附加損耗，使得設備過載過熱以及諧波過電壓加速設備的絕緣老化等。

　　并聯到線路上起無功補償的電容器對諧波會(huì )有放大作用，使得系統電壓及電流的畸變更加嚴重。另外，諧波電流疊加在電容器的基波電流上，會(huì )使電容器的電流值增加，造成溫度升高，減少電容器的使用壽命。諧波電流也會(huì )使變壓器的銅損耗增加，引起局部過熱、振動、噪音增大、繞組附加發熱等。當電流諧波分量較高時，可能會(huì )引起繼電保護的過電壓/電流保護的誤動作。因此，如果量測出諧波電流過高時，除了電容器端需要串聯適宜的調諧(detuned)電抗外，并考慮針對負載特性加裝諧波改善裝置。

　　綜合以上，在綜合考慮LED驅動的安全與性能，電磁兼容，節能環保等方面的設計與研究，將是我們LED行業未來的重中之重，率先做好技術研究、開發、儲備，才能憑借核心技術能力，在未來的市場上占據有利的地位。
