【LED凈化燈】區域照明驅動電源的方案解析

要在街道和區域照明應用中采用LED凈化燈來替代HID并產生同等的光輸出，就要求采用大陣列的LED凈化燈。要驅動這些大陣列的LED凈化燈，設計人員可以選擇不同的方案。另外，不同LED串的亮度需要保持一致，如果某個LED發生開路故障，可能造成整串LED凈化燈關閉的后果，故需要顧及為LED凈化燈串提供保護的方案。高壓鈉燈(HPS)等高強度氣體放電燈(HID)具有光強度高、壽命長等特點，廣泛應用于諸如街道照明、停車場及公園等公共場合的區域照明應用。另一方面，高亮度白光發光二極管(LED)在性能和成本等方面持續改進，非常適合區域照明應用，并且提供一些HID所不具備的優勢，如方向性更好、色彩質量更佳、環保，并且其開啟和關閉能夠更方便地控制，便于自動檢測環境光從而改變亮度;此外，LED凈化燈的可靠性也更佳，利于降低維護成本及總體擁有成本。

構建聯網的智能化LED街燈控制系統，也需要采用適合的通信及線路驅動方案。下文將探討這些問題及相應的安森美半導體解決方案。

LED凈化燈街燈及區域照明驅動電源選擇

區域照明應用的功率一般高于40W。根據應用條件或要求的不同，可以采用不同的電源方案來驅動LED陣列。安森美半導體身為應用于綠色電子產品的首要高性能、高能效硅方案供應商，提供用于LED街燈及區域照明的不同電源方案，滿足客戶不同需求。

1) 基于NCL30001的電流可調節恒流功率因數校正區域照明LED電源

有些區域照明應用場合要求提供帶輸入功率因數校正的隔離型穩壓輸出電壓。這些應用通常采用兩段式的電源轉換架構，其中的升壓功率因數校正(PFC)將交流輸入線路電壓轉換及預穩壓為直流400V電壓，然后提供電壓給可以是任何適當拓撲結構的常規直流-直流(DC-DC)轉換器(功率不超過150W的應用中通常是反激轉換器)。

我們能夠采用一種更簡單的方法來改進這種傳統的兩段式轉換架構，使其成為一種集成功率因數校正和主轉換器(即DC-DC轉換器)的單段式架構。這種單段式架構提供具備顯著的應用優勢，因為無需使用大尺寸的升壓電感、高壓MOSFET、功率整流器和大電容。當然，這種單段式架構會(huì )帶來某些方面的一些性能折衷，但卻是一種高能效及高性?xún)r(jià)比的方案，適合于負載相對恒定的應用，如LED區域照明。

NCL30001就是一種單段式控制器，集成了功率因數校正和隔離型降壓DC-DC轉換電路，幫助減少元件數量、降低系統成本，支持更高的LED電源總體能效。NCL30001提供穩流恒流來直接驅動LED凈化燈，省下了LED凈化燈光條中集成的線性或DC- DC轉換(參見圖1)。安森美半導體的設計筆記AND8427中描述了一種基于NCL30001單段連續電流模式(CCM)PFC控制器和NCS1002 次級端恒壓恒流(CVCC)控制器的LED電源，適合街燈等區域照明應用。

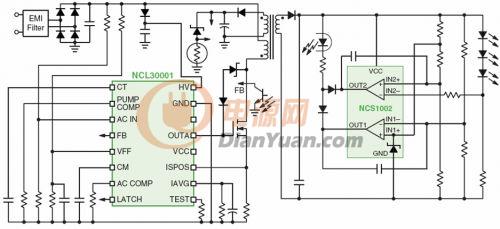

圖1：基于NCL30001的LED驅動電源方案適合40到125W區域照明應用

測試表明，在90至264Vac輸入電壓條件下，基于NCL30001的LED電源提供高于85%的高能效，功率因數也高于0.9，并提供短路和過壓保護。設計人員略微調整次級端控制電路中的電阻，就可以調節穩流電流及穩壓電壓，從而支持終端產品的具體應用要求。另值一提的是，雖然這種電源是設計旨在提供緊密穩流的固定電流，但也可以工作在恒定電壓模式，因為其電流和電壓根據NCS1002中集成的緊密穩壓的2.5V參考電壓來穩流和穩壓。

2) 基于NCP1607和NCP1397的超高能效大功率LED街燈電源方案

近年來，業界對超高能效的LED照明拓撲結構興趣日濃，期望在功率電平相對較低(<50W)時提供高于90%的能效，這個能效目標甚至比“能源之星”2.0版外部電源能效要求(功率不超過49W時能效高于87%)更高。要達到這樣高的能效，需要采用新的拓撲結構，如從反激拓撲結構轉向諧振半橋拓撲結構，從而充分發揮零電壓開關(ZVS)的優勢。有利的是，安森美半導體早已著手開發能用于LED驅動電源的高能效半橋解決方案，如NCP1396及其升級版NCP1397高性能諧振模式控制器。NCP1397內置高端和低端驅動器，支持可調節及精確的最低頻率，提供極高能效，并具備多種故障保護特性?；贜CP1607PFC控制器和NCP1397雙電感加單電容(LLC)半橋諧振控制器的LED電源方案(見圖2)非常適合功率在50到300W范圍的高能效LED街道照明應用。



圖2：基于NCP1607和NCP1397的街道照明高能效LED電源方案

除了這些方案，設計人員還可以根據設計需求選擇安森美半導體的其它LED電源方案，如NCP1607PFC控制器+NCP1377準諧振控制器，或NCP1607+NCP1392/3等。

增強LED串可靠性的保護方案

如前所述，區域照明應用中通常會(huì )采用多串LED。雖然LED本身的可靠性很高，但如果LED串中的某個LED凈化燈發生開路故障，那么整串LED就可能關閉，而街道照明等應用中就要避免這種狀況，從而降低后期維護成本。有鑒于此，安森美半導體推出了NUD4700LED電流旁路保護器(見圖3)。這器件是一款分流器件，萬一LED串中某個LED開路，則會(huì )提供電流旁路，確保在某個LED故障的條件下整串LED不會(huì )關閉;而且恰當處理散熱的話，還可支持大于1A的大電流。

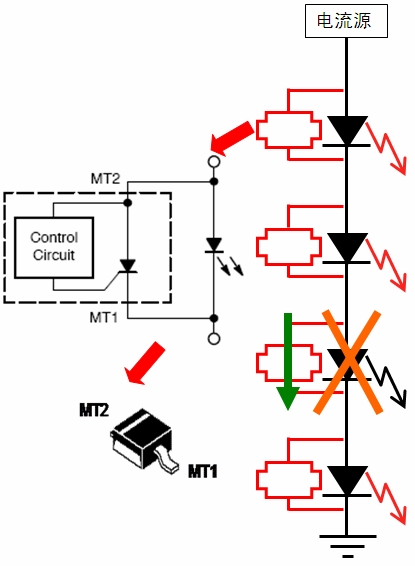

圖3：LED分流保護
