隔離型高功率因數【LED凈化燈】照明驅動方案SM7530

一、SM7530簡介

　　SM7530采用專利的恒流控制技術，輸入無需電解電容。適用于85Vac~265Vac全范圍輸入電壓，恒流精度可達到±5%，PF值大于0.9，具有輸出開、短路保護特性。典型方案原理圖如下：

方案原理圖

　　二、典型方案

　　2.1 36V/1A方案實物圖

電源板正面圖

電源板背面圖

　　2.2 36V/1A典型測試數據

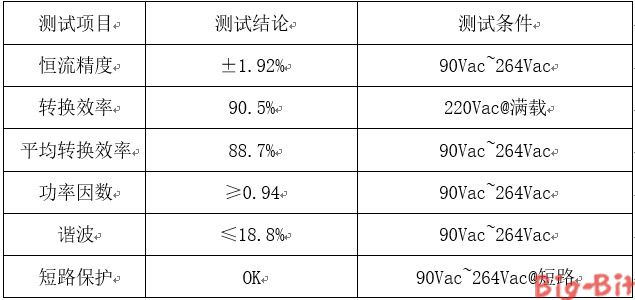

　　<1>、系統基本電氣參數及可靠性測試

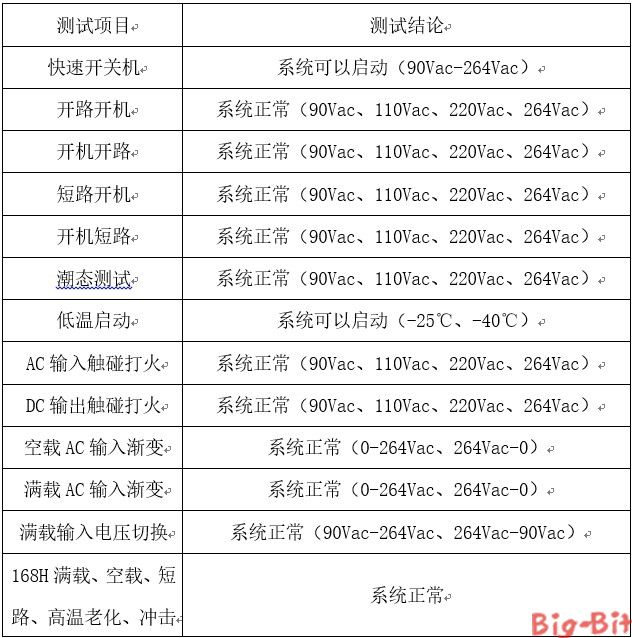

　　<2>、系統可靠性測試

　　三、小結

　　經過多年的技術積累和沉淀，明微電子在原有小功率驅動芯片SM7523，SM7307等芯片的基礎上，推出了大功率系列驅動芯片SM733X、SM753X系列。SM753X系列是高功率因數隔離式LED凈化燈照明驅動，包括外驅MOSFET的SM7530，內置MOS的SM7532/SM7534等芯片，可廣泛應用于led凈化燈吸頂燈、led平板凈化燈、T5、T8日光燈以及隔離電源等領域。
